• Aplicações e Ilustrações de Ambientes

• Renovação do Ar

A EPC ilustra abaixo algumas situações que utilizam aparelhos da

Filtros de Ar

Captores

Difusores

Sensores

Controle Vel

Dutos

Caixa Coleta

Ilustrações

Pressurização

Climatização

O que

Respiramos

Informações

Adicionais

Anvisa Geral

Informativos

Filtros de Ar

• Redução de concentração de CO₂

linha de exaustores e insufladores Airfan.

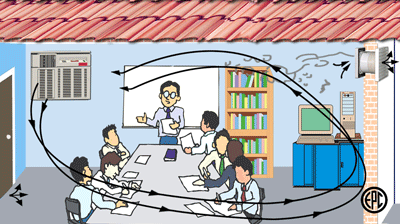

As funções de um bom sistema de ventilação e exaustão são promover

Utilizando modelos diferenciados atendem critérios

a troca do ar e sua distribuição passando por todo ambiente.

de vazão, pressão, ruído e dimensões sugeridos pela EPC

Fazendo com que o ar fresco entre, circule pelo ambiente todo e seja

ou determinados pelos projetistas destes ambientes.

exaurido promovendo a troca de ar do mesmo.

• Filtros de Ar e Tela Anti Insetos

Pode-se projetar um sistema de 3 maneiras basicas:

Devem ser observados a cada 3 meses e substituídos quando se

• Somente Exaustão

notar a perda de eficiência no caso de exaustão ou insuflamento

• Somente Insuflamento

Em ambientes onde se faz necessário nível de ruído baixíssimo

• Exaustão e Insuflamento em conjunto

utilize nosso Controle de Velocidade ou aparelhos INLINE BI e

Utilizando um ventilador internamente você tem a sensação de que o

dutos acústicos que instalados no forro ou laje atenuam o ruído

ambiente está refrigerado e confortável mas na realidade está apenas

Para maior atenuação utilizar Duto Termo Acústico

espalhando os poluentes ou fumaça no próprio ambiente.

• Para informações detalhadas sobre projetos prediais e sistemas

Para simples aplicações deve-se efetuar a exaustão com um simples

mais complexos ou especiais entre em contato com nosso

exaustor instalado na parede ou teto, dimensionando-o para o tamanho

depto de engenharia que em parceria apresentará soluções e

do ambiente, posicionado estratégicamente verificando que o sentido

sugestões pertinentes ao seu projeto

do fluxo do ar percorra fisicamente o caminho adequado até sua exaustão

>> Lei 13589-2018 Renovação do Ar - Cartilha ABRAVA

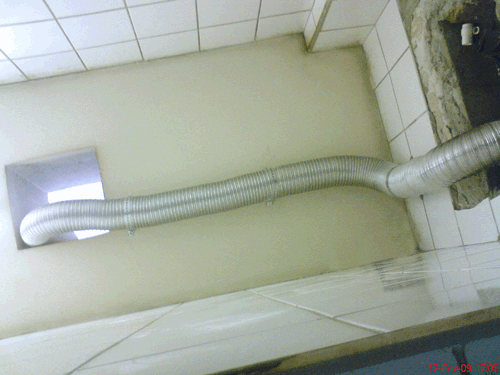

• Dutos Flexíveis

• Insuflamento e Redução de concentração de CO₂ -

Fabricados em : PVC - Poliéster - Alumínio

De acordo como sugere a Norma ABNT NBR 16401-x utiliza-se tambem um

insuflador. Nosso modelo AIRFAN D15RMI cumpre essa função insuflando

• Dutos Flexíveis Termo Acústicos

ar filtrado em ambientes confinados ou climatizados.

Dutos Flexíveis com isolamento interno mais atenuador de ruído

Desta maneira reduzimos a concentração de CO₂ nestes ambientes

Para grandes distâncias,vários pontos de captação de ar e necessidade de

maior vazão e pressão deve-se utilizar os Modelos Airfan INLINE BI ou

Fornecemos dutos flexíveis em vários materiais e diâmetros

Modelos Airfan APC centrífugos

>> Folheto Insuflador de Ar Airfan D15RMI

>> Airfan Dutos

>> Selecionando o exaustor mais adequado


» Literatura de Ambientes
» Calcule a metragem cúbica de seu ambiente
» Linha de acessórios e complementos

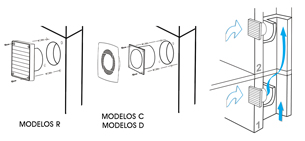

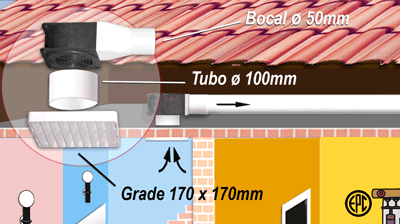

Instalação Linha R			Instalação Linha C - D - E

• As ilustrações abaixo foram elaboradas com a finalidade de demonstrarem apenas os princípios básicos de Exaustão, Insuflamento, e Renovação do Ar.

• Para cada tipo de ambiente de trabalho e contaminante nosso Depto de Engenharia terá o prazer de analisar e sugerir a quantidade de (ACH) "trocas de ar por hora" necessárias

ao seu projeto e o equipamento mais adequado a utilizar.


Linha C	Linha R	Linha D	Linha E

• Linha Airfan Construção Civil

Oficinas - Mecanicas

Garagem Residencial

Banheiros

Cozinhas

Exaustão CO

Exaustão de Vapor

Dormitório - Fumaça

Lavanderias - Alta Umidade

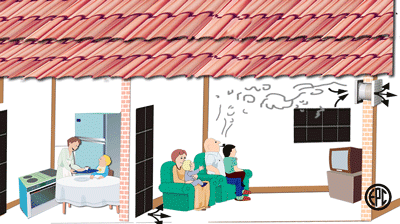

Salas Residenciais

Aproveitamento de Ar Climatizado

Exaustão

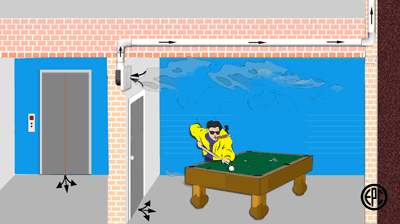

Sala de Jogos

Consultórios Médicos

Home Theater

Lavabos

Exaustão de fumaça

Exaustão

Renovação Ar

Exaustão de odores

Laboratórios

Ambientes climatizados

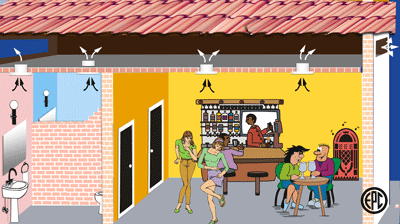

Bares e Restaurantes

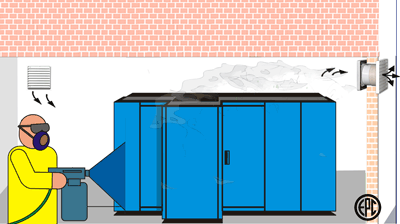

Áreas de Pintura

Exaustão produtos químicos

Renovação / Captação de Ar

Renovação de Ar

Exaustão de partículas em suspensão

Áreas produtoras de fumaça

Insuflamento e Exaustão

Ambientes climatizados

Exaustão de gases nocivos (deve ser filtrado com CA)

Montagem especial atípica

Renovação / Captação de Ar

• Linha Airfan APC Centrífugos - Linha Airfan AK centrifugos e AT fluxo mixto

• Linha Airfan INLINE PRO - LINHA AT E LINHA AK - Fluxo Mixto e Centrifugos >>

Com ø 100mm a ø 315mm

• Linha Airfan APC 10 - APC 100 - APC 400 - APC 200 - APC 230 - INLINE PRO - AK - AT

• Maior Pressão para percursos com dutos extensos

Airfan APC Industriais e Inline Pro - Projetos e Aplicações especiais

Exaustores ou insufladores centrífugos ou Inline para percursos com dutos extensos

Locais ou equipamentos produtores de fumaça ou gases nocivos

Lavanderias Industriais

Areas de Subsolo sujeitas a Alta Umidade e concentração de CO2

Insuflamento + Exaustão

Áreas confinadas, Tanques, Silos, Galerias, Caixas de Água, Subsolos

• Áreas Confinadas - Cuidados

• Linha Airfan INLINE RBI - RBIH - 2 Motores

Kit's de Instalação

São compostos por aparelhos certificados pelo Inmetro

Vazão e Pressão otimizadas

adicionando-se acessórios como dutos, abraçadeiras e captores de ar

Instalação em lajes e forros atenuando ruído

de acordo com a necessidade

• Linha Airfan INLINE PRO - LINHA AT E LINHA AK - Fluxo Mixto e Centrifugos >>

Equilíbrio de Pressão

Sala de Computadores e

Garagem Coletiva - CO

Estúdio de Dança - Academias

Projetos especiais - CO₂

Copiadoras - Calor - CO₂

Exaustão de gases nocivos

Exaustão

Clinicas

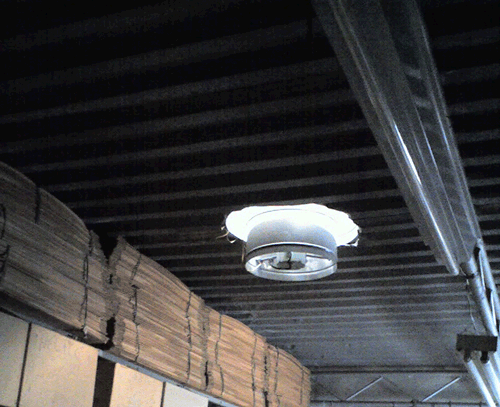

Arquivos de Documentos

Sanitários

Instalação Inline

Insuflamento + exaustão

Exaustão de odores

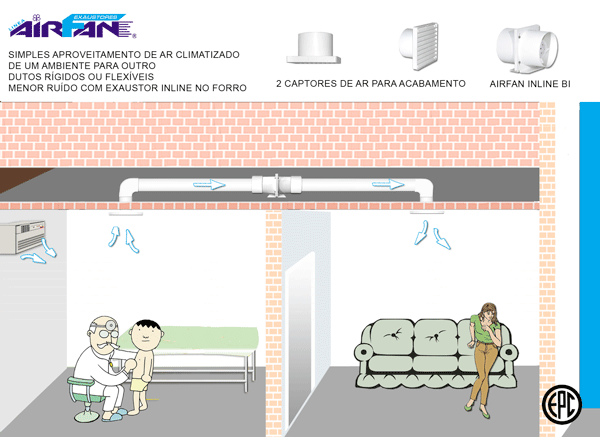

Aproveitamento de ar climatizado

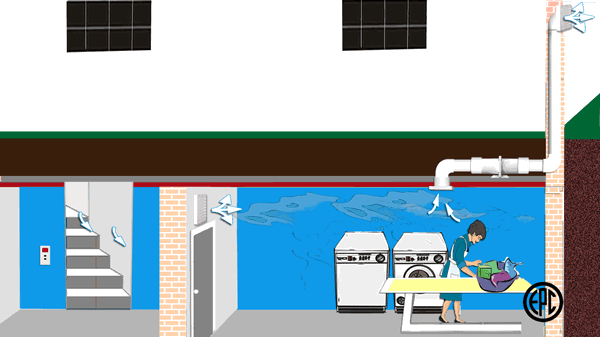

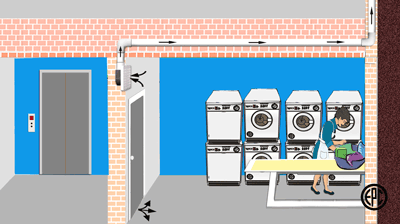

Lavanderias em subsolo

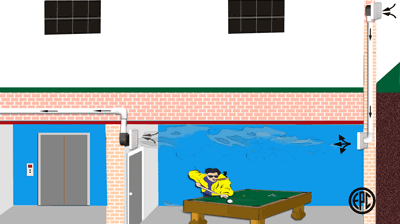

Áreas de lazer em subsolo

Pet Shop

Instalação Inline

Alta umidade

Renovação do ar

Duto Termo Acustico

Farmácias Magistrais

Vidros

Dutos

Direção do Fluxo do Ar

Instalação Inline com Y 45^o

Instalação em Vidros

Instalação com dutos termo acústicos >>

Instalação com caixa de distribuição de ar e dutos para

Exaustão WC Inline

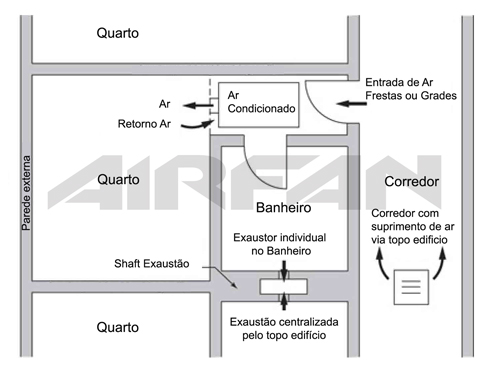

Quartos - Hotéis - Edificações

equalização mais eficiente do sistema

• Caixas de Filtragem Terminais

• Caixas de Filtragem e Ventilação com Motor Inline

• Caixas de Pressurização com Motor Inline

Caixa Coleta / Filtragem de Ar CCA500 e CCA 350

Caixas Filtragem Inline CFI100 - CFI125 - CFI150 - CFI200 - Caixas de Ventilação CFMA 1000 e CFMA 500

Caixas de Ventilação CFMA 1000 e CFMA 500 com Motor Centrífugo e Filtros

Caixas utilizadas para Filtragem e Pressurização Negativa e Positiva

Trabalham em conjunto com Filtros HEPA

Especificações Técnicas Caixas CFMA - Arquivos em PDF - FOLHETO A - FOLHETO B

• Sistemas Completos e para Maquinas Laser

• Grades Metálicas Grande porte com Filtro troca rápida e de Sobrepor

Exaustor / Insuflador APC200 CCA500

Em Alumínio GMA350 - GMA450 - GMA550

• Duto Termo Acústico

• Dutos Flexíveis

Dutos em Poliéster, PVC Flex, Aluminio




Utilização de Dutos Termo Acustico
Redução de ruído em 70%

• Dutos Flexíveis >>

Observações Importantes

Lavabos - Banheiros - Vapor (6 ACH)

• Tenha em mente que " O ar não pode sair se ele não puder entrar "

• Ao se instalar um exaustor ou insuflador de ar próximo ou ao lado

• Quanto maior o exaustor maior sua eficiência

de uma janela esta deve permanecer fechada quando o exaustor

• Deve existir passagem de ar sob a porta de um banheiro ou

ou insuflador estiver ligado.

grades (difusor) na porta, para passagem (entrada) do ar

• Se a mesma permanecer aberta cria-se um efeito circular de 360^o

• Para exaustão de vapor o exaustor ou captor de ar deve ser instalado

entre a janela e o exaustor ou insuflador e o sistema não efetuará

acima ou bem próximo ao chuveiro

sua finalidade.

• Deve-se levar em conta a disposição física do ambiente traçando-se o

percurso imaginário que o ar vai percorrer passando por todo

• Motores

o ambiente.

Os Modelos INLINE RBI ou RBIH , INLINE PRO AT e INLINE PRO AK proporcionam pressão e vazão

• Para efeito de prevenção contra umidade em banheiros, o exaustor

otimizadas devendo ser utilizado em locais onde se faz necessário

deve permanecer ligado de 20 a 30 minutos após o banho.

maior vazão e pressão como em sistemas com tubulações extensas

• (ACH) Trocas de ar por hora

com curvas,varias captações de ar, filtragem do ar etc.

Os Modelos APC Industriais são exaustores centrífugos fornecendo alta pressão, até 120mm H2O, devendo serem utilizados em sistemas com tubulações extensas.

Literatura >


• Farmácias Magistrais • Salas de Envase

• Para instalações de salas dedicadas com Pressão Negativa			• Boas Práticas de Manipulação de Preparações Magistrais e Oficinas para
ou Positiva, Antecâmaras, fornecemos equipamentos, acessórios			Uso Humano em farmácias
e todas informações necessárias e sugestões pertinentes sobre			• RDC 214 / RDC 67 e suas atualizações
Insuflamento, Exaustão, Coleta e Filtragem do ar de acôrdo com			• Contamos com uma ampla gama de acessórios para Laboratórios e
dimensões e normas de segurança e ambientais exigidas			Farmácias Magistrais e para Pressurização de Ambientes
de seu ambiente de trabalho.			• Manômetros de Pressão Diferencial
• Filtros Grossos			• Captores de Ar - Caixas de Passagem de Ar - Damper - Grades
• Filtros Finos			• Caixas de Coleta e Filtragem Terminais
• Filtros Absolutos - HEPA			• Caixas de Filtragem INLINE CFI
• Exaustores e Insufladores Centrífugos APC Industriais			• Filtros e Elementos Filtrais Classes G0 - G4 - M5 - F8 - CARVÃO ATIVADO
			• Filtragem Norma ABNT NBR 16401 - x ABNT NBR 16101-2012
• Após análise de seu projeto ou planta pelo nosso Depto de Engenharia, sugerimos os equipamentos eacessórios necessários proporcionando o melhor custo / benefício para sua emprêsa

			Acessórios e Opcionais >>
			Literatura >>

			Qualidade - Confiabilidade - Custo Reduzido
			Assistência Técnica Permanente

			Entre em contato com nosso Depto Técnico >>
